큐빅 모델링 출력 [3D프린팅] 3D프린터

오늘은 3D 프린터기로 디자인을 출력하는 과정을 공유해볼까 합니다~:) 4차 산업 얘기할 때마다 감초처럼 나오는 3D 프린팅 세계~ 우리 함께 생각해 봐요

먼저 종이에 글자나 그림이 들어가는 것을 상상해 보세요.워드나 한글을 열고 글을 쓰고 나서 프린트 합니다.3D 프린터기도 프린터의 일종입니다.3D입체를 자유자재로 인쇄할 수 있는 프린터기죠.

이렇게 생각해 볼까요?워드프로그램 = fusion 360, 라이노, TinkerCAD 글씨쓰기 = 모델링프린터 = 3D프린터기

fusion360으로 모델링하는건 지금부터 조금씩 글을 써봅시다~^^ 모델링은 오래걸리니 패스~~ 무료로 다운로드 받는 꿀정보 가득사이트를 소개합니다. thingiverse.com

대박! 이런 똑똑한 사이트가 있어요.thing(물건)+giverse(주는사람)

재능기부 세상을 경험할 수 있습니다 눈이 휘둥그레지는 바가 있다.이걸 무료로 공개한다는 거야?소스를 오픈한다고 해서 '오픈 소스 커뮤니티'라고 부릅니다.

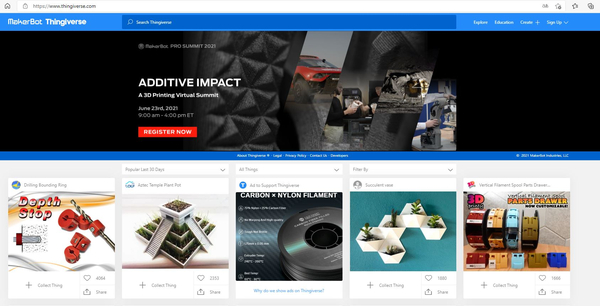

3D프린팅 오픈소스 커뮤니티 : thingiverse.com 어떤 모델링들이 올라오고 있는지 함께 만나보세요~

장난감 키트가 있네요 ~ 3D 프린터로 골라서 조카들이 던져줬으면 좋겠어요 호홀~

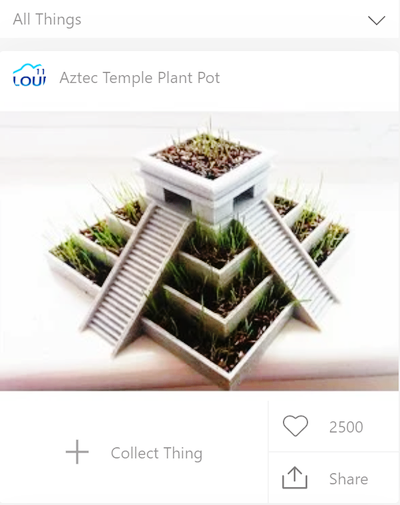

잉카 제국인가요? 남미 여행으로 이렇게 해도 괜찮아요. - O-

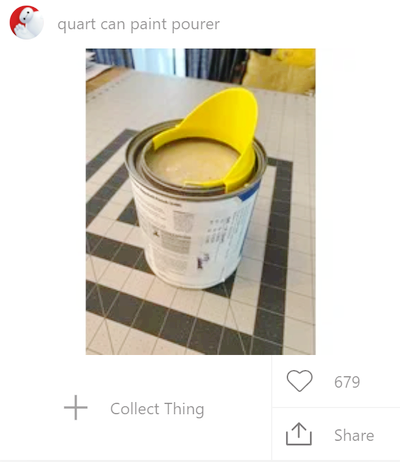

대단한 아이디어네요! 페인트를 따를 때 예쁘게 따를 수 있습니다. 바닥이 더러워지지 않는 신박 아이템!

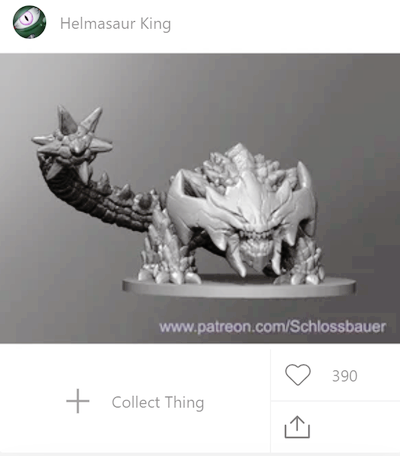

이런 독특한 형태의 피규어도 실었습니다. 조금 무섭지만 창작자를 존중합니다. ㅎ

벽에 거는 액자도 있네요 고양이 삼형제

저는 요즘 핸드폰고리가 필요를 느낍니다줌 수업이 많기 때문에 휴대 전화의 고정이 필요합니다.당근으로 삼각대를 샀는데, 꺼내서 다리뻗고 맞추기가 귀찮은지 잘 안쓰게 되더라구요

그래서 검색창에 holder를 쳐봤어요

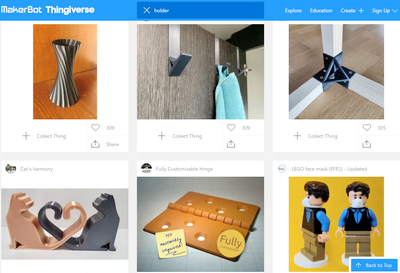

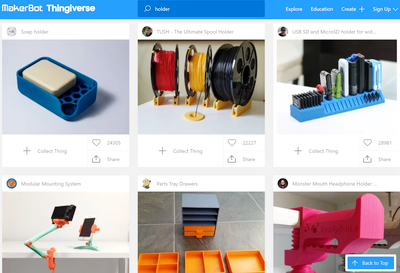

짜잔 홀더 모델링 많이 나왔어요

여러 가지가 나왔네요 살며시 밑으로 내려가 보세요.내 마음을 사로잡을 맞춤 홀더 어디 있을까~

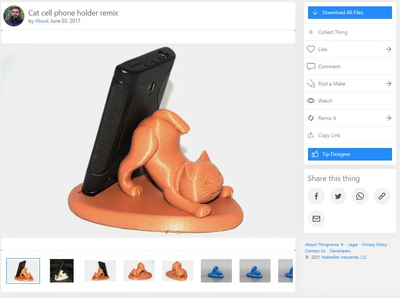

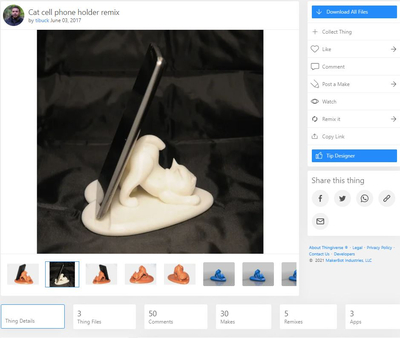

고양이 홀더로 결정했습니다! "D나 1만 냥이 없어서 핸드폰 거치대에서도 입양하고 올게요" 고양이 엉덩이로 핸드폰을 세우는 아이디어가 귀여워요 ^^

여기서 잠깐만 신기버스 모델링 선택하는 꿀팁!

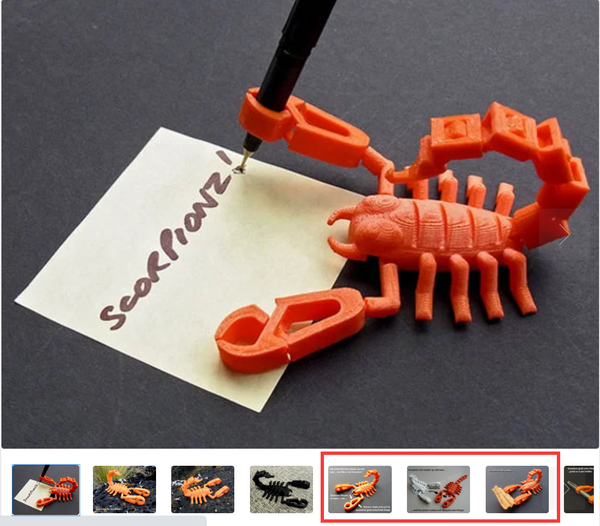

빨간 박스로 표시한 것과 같이 창작자가 출력한 결과물의 사진을 함께 업로드한 파일을 다운로드해 주세요. 출력해도 문제없다는 것을 미리 알 수 있으니까요.

다운받아봅시다.오른쪽 위에 파란색 Download All Files 눌러주세요

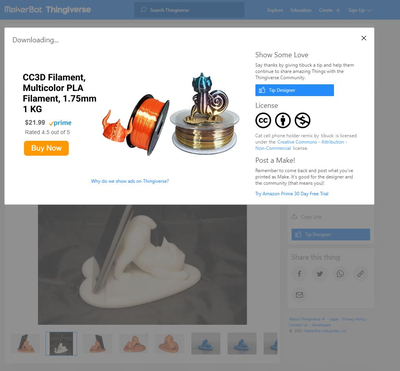

다운받는 동안 광고가 뜨네요다운이 되면 다운로드 파일로 가서 열어보세요. 그리고 .stl 확장자 파일을 찾아보시기 바랍니다.

파일을 다운로드 시 회원가입할 필요가 없습니다.파일을 업로드 할 때는 회원가입을 해주세요.다운로드 사용자들이 지원하는 기능도 있어 소소한 용돈을 벌 수 있을 겁니다.

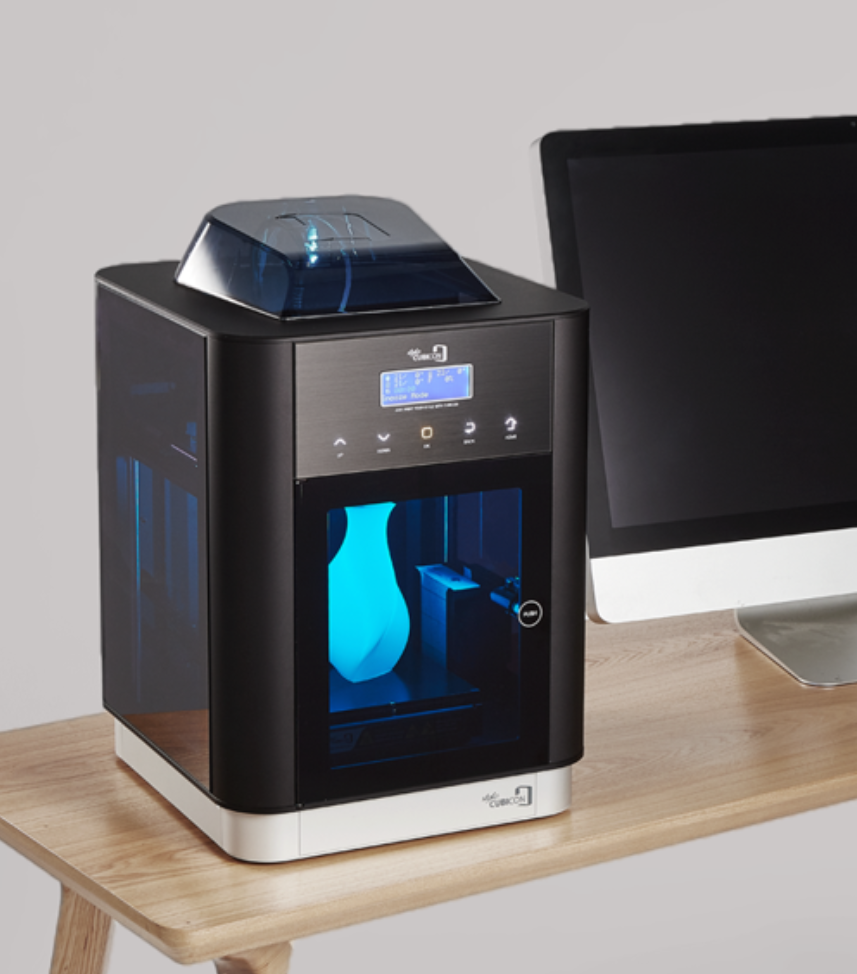

드디어 출력을 해보겠습니다~ :D 오늘은 큐비콘군으로 결정했어^^

큐비콘 홈페이지를 방문해주세요.http://3dcubicon.com 1, Total 3D printing 솔루션 공급 전문업체 3dcubicon.com

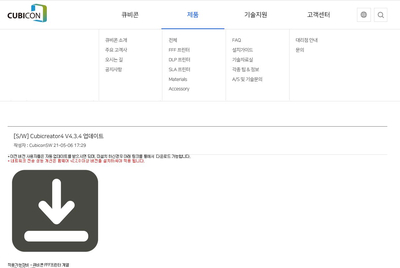

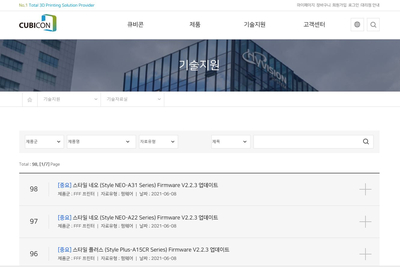

기술지원 --> 기술자료실에 들어가서 최신 소프트웨어를 다운받습니다.

다운로드가 완료되면 갖고 계신 큐비콘 모델명을 선택

환경설정을 먼저 해볼게요

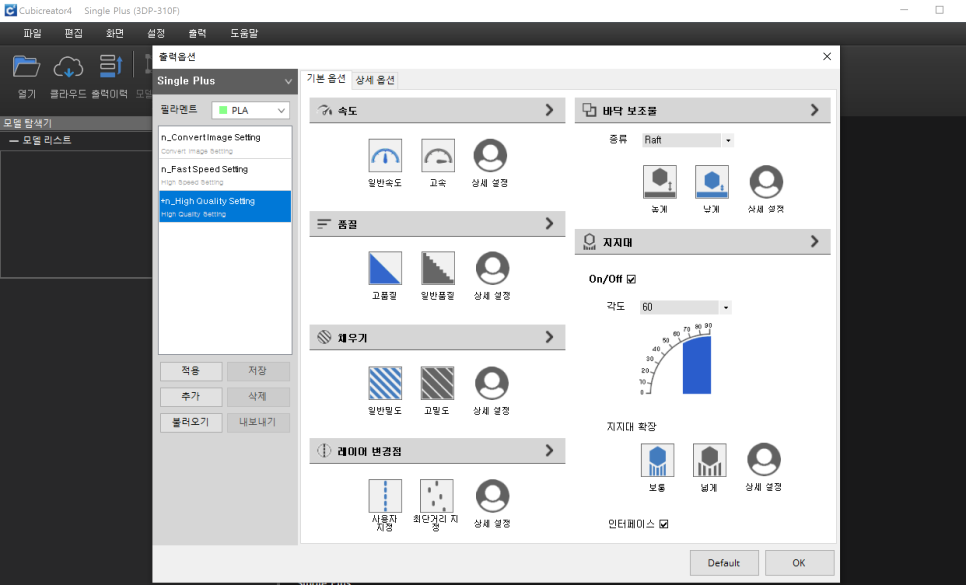

출력 옵션을 눌러보세요 왼쪽 상단에 PLA가 보이네요PLA는 전분과 옥수수 가루가 섞인, 친환경 소재의 필라멘트입니다. PLA 를 재료로서 출력한다고 하는 의미입니다.

보급형 프린터는 기본값이 들어가 있습니다.한번살펴볼까요?

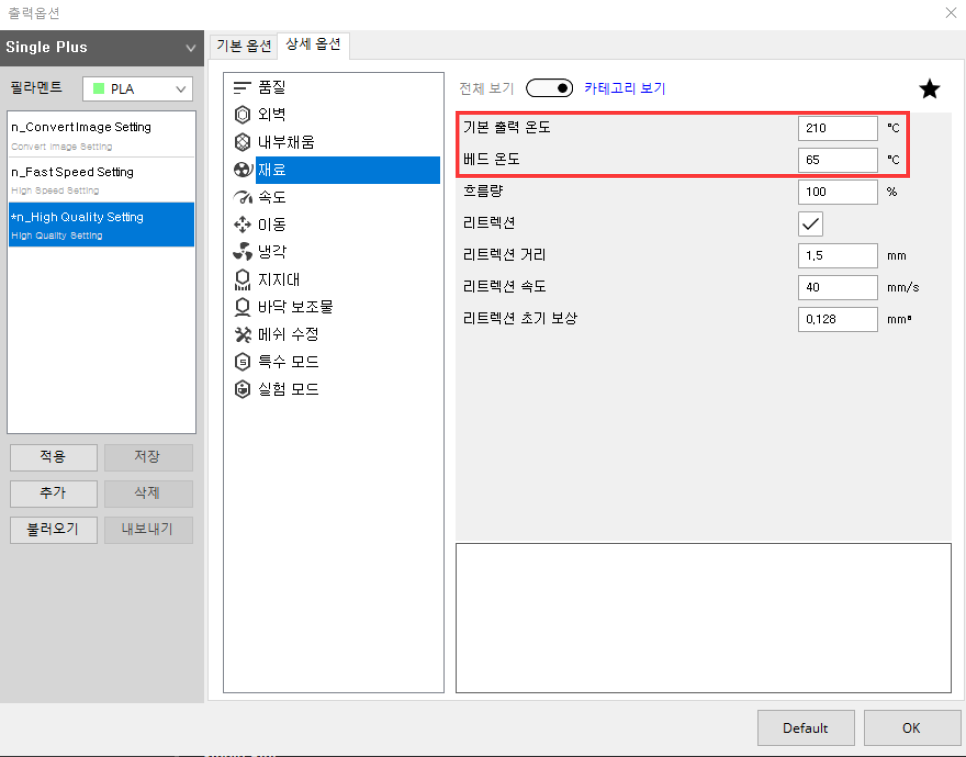

상세 옵션에서 재료를 클릭하면 온도가 나옵니다.재료를 설정하면 재료에 맞는 온도를 큐비콘이 세팅해 줍니다.PLA는, 노즐(플라멘트를 뜨겁게 녹여 나오는 구멍)의 온도 210도 침대(PLA가 닿는 바닥) 온도는 65도에 세팅됩니다. ABS 240115 입니다.

재료 설정에 신경을 써주세요.재료를 PLA로 선택하고 ABS를 뽑으면 더 저온에서 뽑으므로 재료가 다 녹지 않습니다. 찌꺼기가 노즐에 쌓여 고장의 원인이 될 수 있습니다.

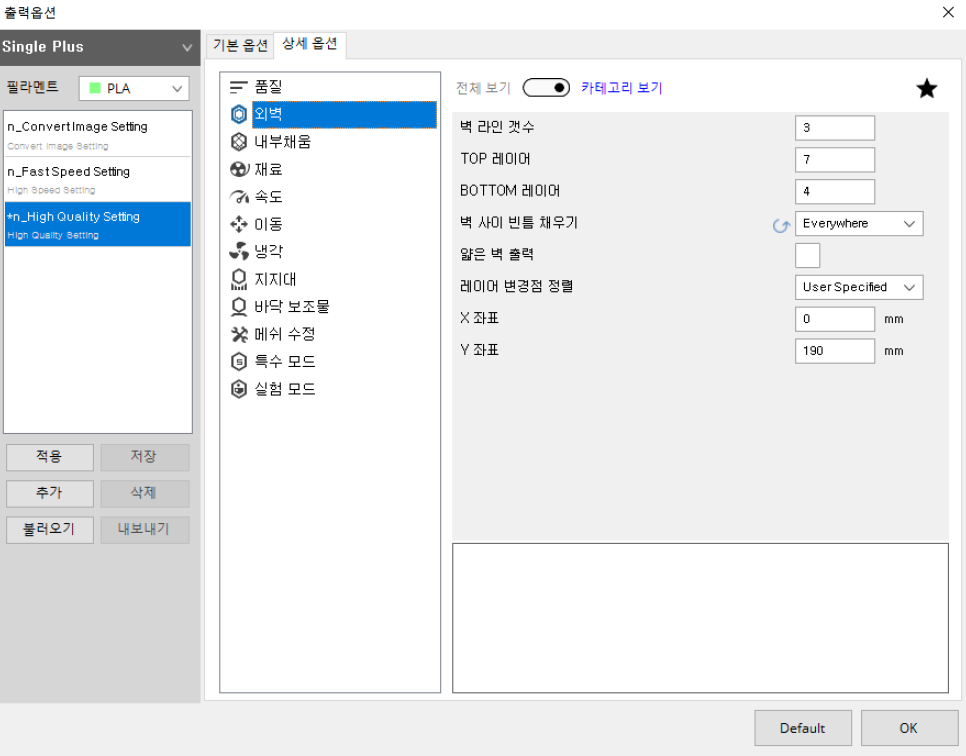

외벽을 클릭하니 벽라인이 3개로 나오네요.노즐 두께가 0.4mm이므로, 벽 라인이 3개라면 0.4x3= 1.2mm군요(벽 두께 1.2).

기본은 2 또는 3으로 선택하세요.출력물의 강도를 높이고 싶지만 시간에 구애받지 않을 경우는 5로 설정해 주십시오.

Top 레이어, Bottom 레이어의 수가 많을수록 출력물이 강해집니다. 층높이는 0.2가 기본입니다. 탑레이어가 7이니까 0.2*7=1.2mm입니다.레이어의 높이는 평균 0.2입니다.0.1로 레이어를 쌓으면 표면이 매끄럽지만 시간이 2배로 늘어납니다. 재빠르게 선택하지 않으면 안 되는 경우는, 0.3-0.4 로 설정합니다.

출력물이 얇은 벽이 있는 경우는 얇은 벽의 출력을 체크해 주세요.

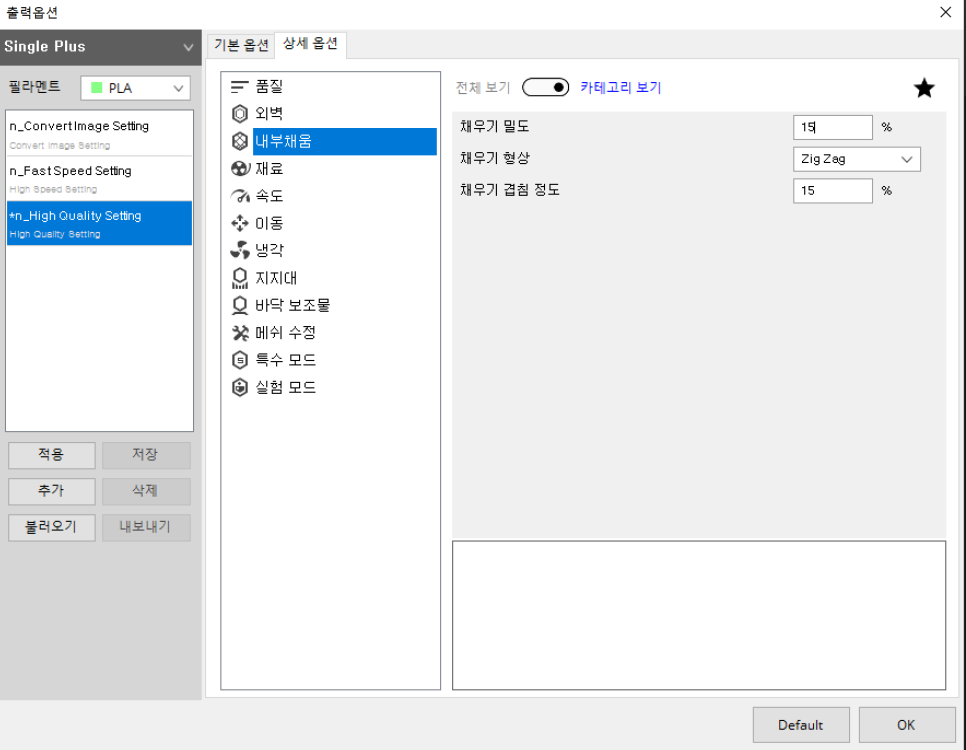

내부 채우기를 클릭하여 채우기 밀도는 출력물의 내부를 얼마나 세밀하게 할 것인지를 결정하는 권한입니다. 0으로 하면 내부가 비어 있어 출력물이 충격에 의해 부러집니다. 평균 권장치는 10~20%이며 5%로 뽑아도 큰 문제가 없습니다. 100% 출력하면 내용물이 가득 차므로 시간 낭비가 되고 재료의 낭비가 될 것입니다.

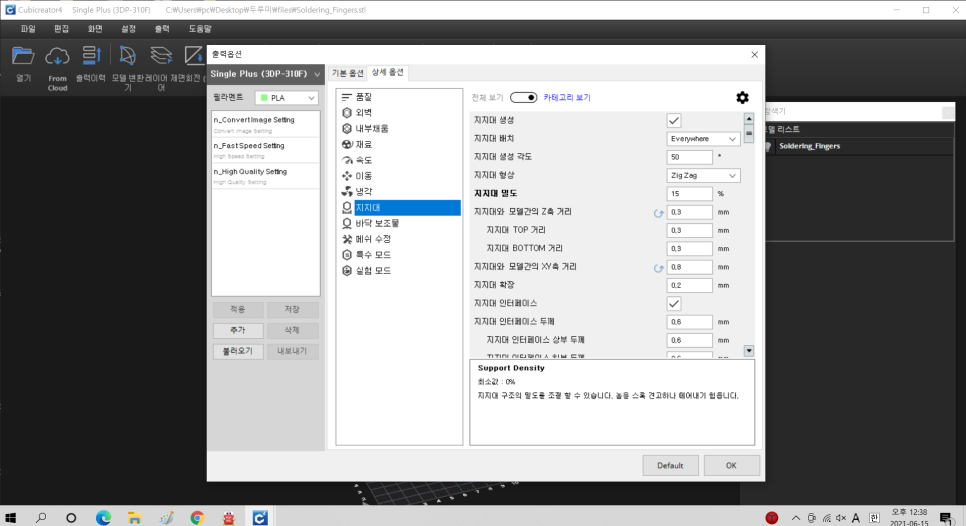

지지도 생성 각도는 60도가 기본입니다 뜨거운 액체 상태에서 쌓아올려 감으로써 들뜸을 지탱하는 지원이 필요합니다. 고양이를 보면 꼬리 끝이 무너지기 때문에 도움이 필요해요

서포트(지지대)가쉽게떨어지지않는다. 조금이라도 제거하기 쉽도록 지지대와 모델간의 Z축거리 0.3 지지대와 모델간의 XY축거리 0.8로 설정

지지도 밀도는 기본 30 정도이고 큐비콘이라면 15라도 괜찮습니다.

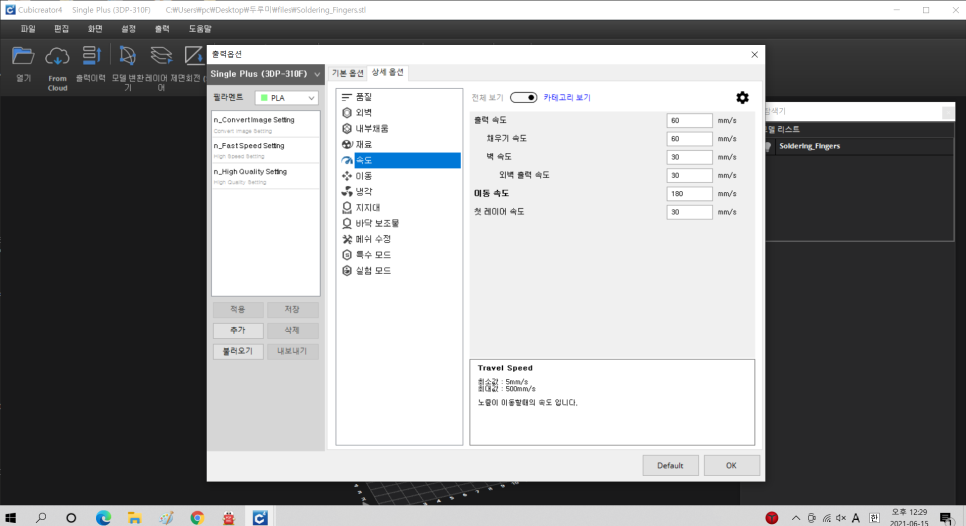

출력속도를 낮출수록 꾸준히 쌓이기 때문에 품질이 높아집니다. 속도가 높을수록 상대적으로 품질이 낮아집니다. 60이 권장 속도입니다.



설정을 마치면,

'열기'를 눌러 신기버스에서 다운로드 받은 파일 더블 클릭

열었습니다. 창작자는 3D 모델링을 한 후 보통 STL 확장자로 저장합니다. 기타 .OBJ 또는 .WRL 파일로도 저장이 가능합니다. 고양이 핸드폰 스탠드가 열렸어요.

여기서 꿀팁~

넓은 면이 프린터 바닥에 닿을 수 있어 프레임을 최소화하고 안정적인 출력물을 얻을 수 있습니다.

왼쪽에서 6번째 면회 앞을 누르고, 바닥에 오는 것을 원하는 면을 눌러 보십시오.이와 같이 안정적으로 출력할 수 있습니다.큐빅 크리에이션 프로그램으로 고양이 보여요.이 상태에서 바로 출력할 수 없어요.프린터를 이해할 수 있는 G-code로 변환합니다.

출력준비를 누르고 G-code에 저장하세요.

오른쪽 라인을 클릭하셔서 위아래로 이동해 보세요.프린트 되는 과정을 직감적으로 나타냅니다.고양이 마음속도 환히 들여다보이네요.왼쪽에는 저희가 미리 설정해 놓은 정보가 적혀 있네요. 출력 소요시간은 7시간 12분이네요.길어요~~ 다른 거 해야 돼요

큐비콘은 SD카드만 사용이 가능합니다.DSLR카메라에 삽입된 그게 맞아요!그 SD카드에 저장하세요.

이 창이 열린 후 USB를 삭제해 주세요.



























큐비콘에서 출력되는 영상입니다SD 카드를 넣어 화면에서 파일명을 선택합니다.OK를 누르면 노즐과 침대의 온도가 점점 올라갑니다.

침대 4개 지점을 찍어 레이어를 층층이 쌓습니다.

7시간 이상 걸리기 때문에 프린터에서 나오는 프린트는 다른 것을 보여 드리겠습니다.























짜앙~ 출력물이 나왔어요

도구를 사용하여 침대에서 분리하세요~ 바닥이 뜨거우니 화상에 주의하세요. 완성입니다! :D

7시간 뒤에 만난 고양이 홀더~ 와~ 신난다!

뒷모습이 생각보다 귀여워요휴대폰을 세워놓았더니 90도 각도로 잘 멈추네요.

이번엔 프레임을 도구로 제거한 후 아껴써요~~

무료.stl 파일을 다운로드 받는 과정, 큐비콘 설정 출력 과정을 자세히 써 봤어요~ 도움이 되셨으면 좋겠어요 ^^
